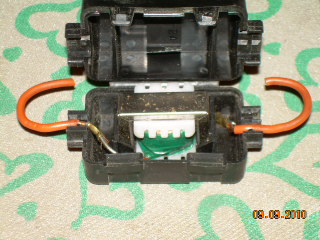

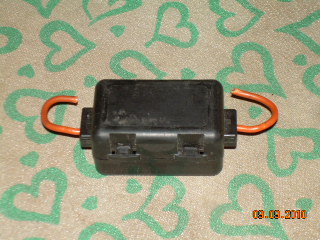

Или дроссель попробуй поставь, от магнитолы старой...например (взято с другого сайта)

[Fideliya]

Переделал свой временный кронштейн. Купил пластину мебельную 2мм. Думал что слабовато будет, но оказалась достаточно жесткой. Между бугарком пятой двери и крышей кузова достаточный зазор, чтобы влезла эта пластина. В общих чертах делал так. Из салона вынул два фиксатора обшивки потолка, довольно таки легко вытаскиваются если подцепить ножом или отверткой. Затем отогнул ее для доступа к гайке, которой петля багажника крепится к кузову. И первое разочарование. Ключом не подлезть, т.к. она утоплена в отверстие. Купил ключ-трещетку с головками. Откурутил все это дело и приподнял багажник в открытом состоянии. На мое удивление зачищать кузов для хорошего контакта с кронштейном антенны не пришлось. Там итак все зачищено и нет краски, т.е. под площадкой петли голый метал. Лишь только по краям наподобие застывшей смазки или герметика. Ну да и ладно, это не мешает. Полдня убил на изготовку кронштейна, а именно на его сгиб чтобы повторить профиль крыши и чтобы не было зацепов кронштейна дверью багажника при его открывании и закрывании. Результатом был доволен. Кронштейн смотрит теперь в сторону самой крыши и при открывании багажника ее ничего не цепляет и она как стояла вертикально так и стоит. Кабель антенны пропустил через резинку с гофрой, в которой проходят штатные провода из салона на багажник. Затем оттуда пропустил через щель левого заднего ремня безопасности и вдоль торца пассажирского сиденья протащил до пластмассовых порогов в салоне и по ним вывел куда надо. Чтобы не было перекоса багажника, под правую петлю пятой двери подложил квадратик сделанный из той же мебельной пластины. Осталось теперь покрасить. Антенна Optim 2001 высотой 2 метра и весом 860 грамм стоит крепко и не раскачивает кронштейн. КСВ=1 на 15-канале, по краям сетки КСВ=1,1-1,2. Думал куда запихнуть саму радиостанцию. У меня MJ-150 и Optim-778 раскрытая. Обе по своим габаритам удачно могут разместиться в подлокотнике. Там и разместил. Вывел туда разъем антенны. К радиостанции подключил выносной динамик который своей скобой крепления хорошо зацепился за верх подлокотника и прижался крышкой. Питание радиостанции сделал от аккумулятора. Приобрелся держатель флажкового предохранителя и обычный предохранитель на 30А. К нему напаял кабель который и вывел в салон через штатное отверстие с остальными проводами. Тянуть провод удобнее из салона и он как раз выходит с правой стороны рядом с аккумулятором. А само отверстие находится чуть выше и левее педали сцепления и закрыто резиновым уплотнителем. Тем не менее провод пролез легко. В общем все это к плюсовой клемме аккумулятора таким образом, чтобы предохранитель находился на расстоянии от нее не более 15 сантиметров. На провод натянул еще гофру от предохранителя до входа в салон. Ближайший болт с массой нашел в салоне, рядом с предполагаемым местом установки розетки для радиостанции. Минус снял таким же проводом с этого болта рядом с педалью газа. Далее был приобретен самый дешевый разветвитель в прикуриватель. Разобрал его и выкинул все лишнее. Тоненькие китайские проводочки были заменены на нормальные, такие же как и все предыдущее. Предохранитель в разветвителе 2А заменен на 20А. Провода припаяны, разветвитель собран. Чтобы не болтались и не дергались перемотал их изолентой и тоже в гофру запихнул. На получившийся разветвитель, вернее уже розетку наклеил двусторонний скотч и прилепил на консоль в районе USB-входа. Хорошо прилепилось. Что имеем: имеем розетку напрямую запитанную от аккумулятора, в прямой видимости и легкой доступности. Проводов не видно. Все аккуратненько получилось. Хотя делал это все в первый раз на Жуке. Фотографии в процессе не делал. Но, если кому понадобятся, то сделаю что получилось в итоге. Там, собственно, итак все видно и понятно. Провод брал медный многожильный 2,5 кв. Радиостанция Optim-778 при передаче на 50 Вт может потреблять ток до 12А, отсюда и провода такого сечения. Хотя, можно и меньшего сечения было взять, т.к. эта нагрузка на них кратковременная и ничего с ними бы не случилось. Что, собственно, было под рукой, то и поставил.

[Fideliya]

К предыдущему длиннопосту картинки. Ничего нигде не задевает и закрытию\открытию не мешает. Под правую петлю подложен прямоугольник из нержавейки толщиной самого кронштейна, чтобы перекоса пятой двери не было. Все промазано литолом. При дожде или мойке в багажник вода не затекает.

https://www.dropbox.com/s/id6u29wnebxon ... 1%2058.jpg

https://www.dropbox.com/s/dil1wjsf8zvb7 ... 2%2007.jpg

https://www.dropbox.com/s/axgxoj8i477xq ... 2%2020.jpg

https://www.dropbox.com/s/59102iq5314ap ... 2%2028.jpg

https://www.dropbox.com/s/0nmar1kobvsun ... 2%2036.jpg
